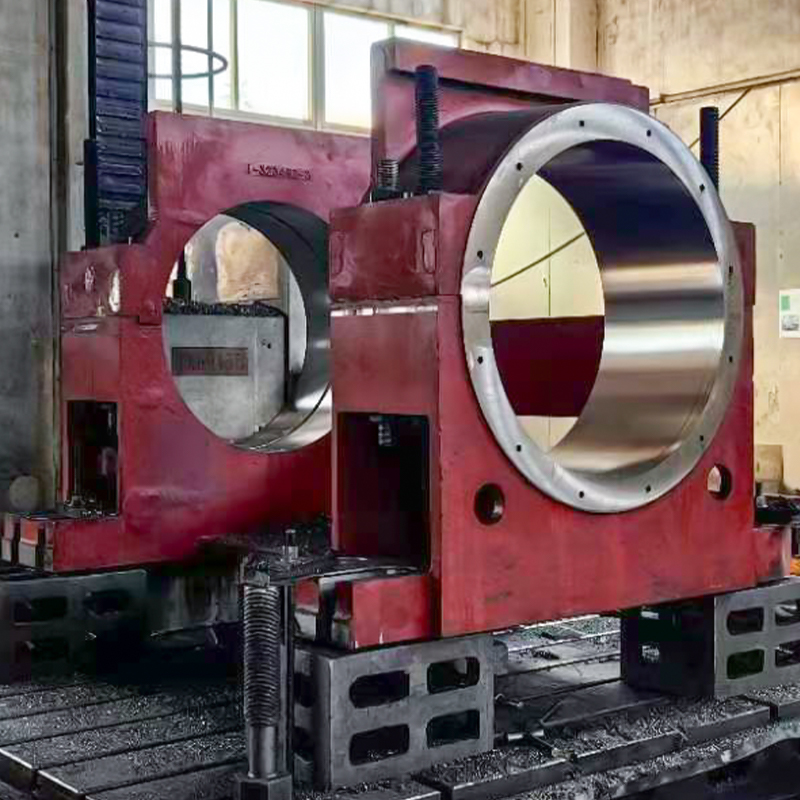

Nasze wysokiej jakości obudowy łożysk ze staliwa zostały zaprojektowane z myślą o ekstremalnych obciążeniach i precyzyjnej wydajności w wymagających zastosowaniach przemysłowych. Wykonane ze staliwa ASTM A216 WCB i opcjonalnie innych gatunków premium, oprawy te zapewniają wysoką trwałość, niezawodność i dokładność. Dostępne w średnicach otworów od Ø50 mm do Ø1500 mm (1,969–59,055 cala), średnicach zewnętrznych od 100 mm do 2000 mm i szerokościach od 50 mm do 500 mm, w tym standardowy otwór Ø500 mm × do pracy przy dużych obciążeniach 700 mm średnica zewnętrzna × 200 mm szerokość (19,685 × 27,559 × 7,874 cala). Idealny do górnictwa, turbin wiatrowych, pomp, przenośników i dużych maszyn przemysłowych.
Kluczowe funkcje
·Wytrzymała wytrzymałość: ASTM A216 WCB (plastyczność ~250 N/mm²) wytrzymuje ekstremalne obciążenia.
·Obróbka precyzyjna: Tolerancje otworów ±0,05 mm zapewniają idealne pasowanie łożyska.
·Odporność na korozję: Możliwość malowania, cynkowania lub olejowania.
·Duży zakres rozmiarów: Rozmiary otworów do Ř1500 mm (59,055 cala) dla łożysk masywnych.
·Trwała konstrukcja: Konstrukcja ze staliwa zapewniająca długoterminową niezawodność.
· Konfigurowalne opcje: Wymiary i wykończenia dostosowane do konkretnych zastosowań.
Typowe gatunki stali
| Stopień stali | Wpisz | Granica plastyczności (N/mm²) | Wytrzymałość na rozciąganie (N/mm²) | Wydłużenie (%) | Kluczowe aplikacje | Notatki |
| ASTM A216 WCB | Odlew ze stali węglowej | ~250 | 485–655 | 22 | Maszyny przemysłowe standardowe i ciężkie, górnictwo, turbiny wiatrowe | Najczęściej stosowane; doskonała obrabialność |
| ASTM A487 4Q | Staliwo o wysokiej wytrzymałości | ~485 | 655–895 | 15–20 | Zastosowania ekstremalne, duży sprzęt | Wyjątkowa wytrzymałość przy bardzo dużych obciążeniach |
| ASTM A217 WC9 | Stal stopowa Cr-Mo | ~275 | 485–655 | 18 | Zastosowania wysokotemperaturowe, turbiny, ciężkie maszyny | Doskonała stabilność termiczna |
| AISI 304 (EN 1.4301) | Stal nierdzewna | ~205 | 515–690 | 40 | Środowiska odporne na korozję, żywność, środowisko morskie | Idealny do środowisk wilgotnych lub agresywnych chemicznie |
| ASTM A36 | Konstrukcyjna stal węglowa | ~250 | 400–550 | 20 | Maszyny standardowe, mniejsze zastosowania przemysłowe | Ekonomiczna opcja dla lżejszych ładunków |
Typowe rozmiary i wymiary
| Średnica otworu (ID) | Średnica zewnętrzna (OD) | Szerokość | Notatki |
| Ř50 mm | 120 mm | 50 mm | Małe maszyny |
| Ř200 mm | 400 mm | 120 mm | Średnie maszyny |
| Ř500 mm | 700 mm | 200 mm | Przemysłowy o dużej wytrzymałości |
| Ř1000 mm | 1400 mm | 350 mm | Duży sprzęt |
| Ø1500 mm | 2000 mm | 500 mm | Zastosowania o ekstremalnych obciążeniach |
Nośność: Do 50 000 kg (110 231 funtów) dynamicznego, w zależności od typu łożyska.
Tolerancje: Otwór ±0,05 mm dla Ø50–500 mm; ±0,1 mm dla >500–1500 mm. średnica zewnętrzna/szerokość ±0,5 mm dla Ø50–500 mm; ±1 mm dla >500–1500 mm. Wykończenie powierzchni Ra ≤ 1,6 µm.
Proces produkcyjny
1. Casting: Odlew piaskowy lub metodą traconą tworzy solidne obudowy.
2. Precyzyjna obróbka: Obróbka CNC pozwala uzyskać otwór ± 0,05 mm i wysoką dokładność wymiarową.
3. Obróbka cieplna: Normalizowane lub wyżarzane w celu zwiększenia wytrzymałości i wytrzymałości.
4. Wykończenie powierzchni: Malowane, ocynkowane lub olejowane w celu zapewnienia odporności na korozję.

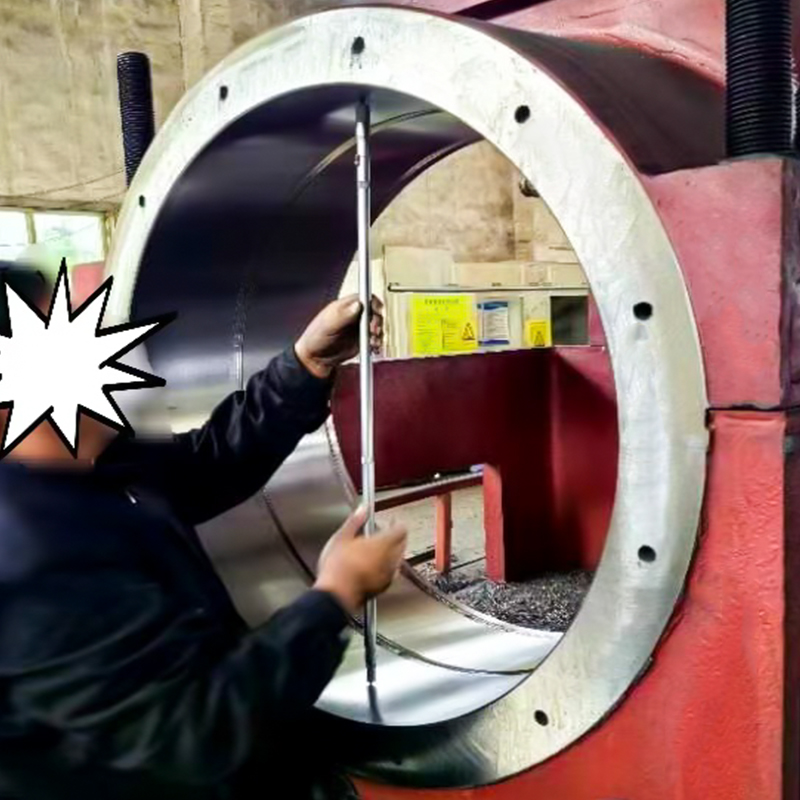

5. Testowanie jakości: Kontrole wymiarowe, badania twardości i badania ultradźwiękowe.
Aplikacje
·Górnictwo: Systemy przenośników, kruszarki i transport materiałów (WCB, A487 4Q).
·Turbiny wiatrowe: Obudowy wału głównego i skrzyni biegów (WCB, WC9).
·Ciężkie Maszyny: Pompy, turbiny i urządzenia przemysłowe (WCB, średnica Ø500 mm).
·Środowiska korozyjne: Przetwórstwo spożywcze lub zastosowania morskie (AISI 304).
·Standardowe zastosowania: Mniejsze maszyny i motoryzacja (A36).
·Zastosowania dodatkowe: Mocowania konstrukcyjne w dużym sprzęcie, łączniki odporne na korozję i inne niestandardowe zastosowania.
Zalety
·Większa trwałość łożyska dzięki precyzyjnemu pasowaniu.
·Zmniejszenie wibracji i hałasu mechanicznego.
·Wysoka nośność i odporność na uderzenia.
·Opcje zapewniające odporność na korozję w trudnych warunkach.
Dostawa i zapewnienie jakości
·Warunki dostawy: Normalizowane lub wyżarzane.
·Stan powierzchni: Malowana, ocynkowana lub olejowana.
·Zgodność: normy ASTM A216, A487, A217, A36 i AISI.
·Certyfikaty: DIN EN 10204 3.1 dotyczące składu chemicznego, właściwości mechanicznych i dokładności wymiarowej.
