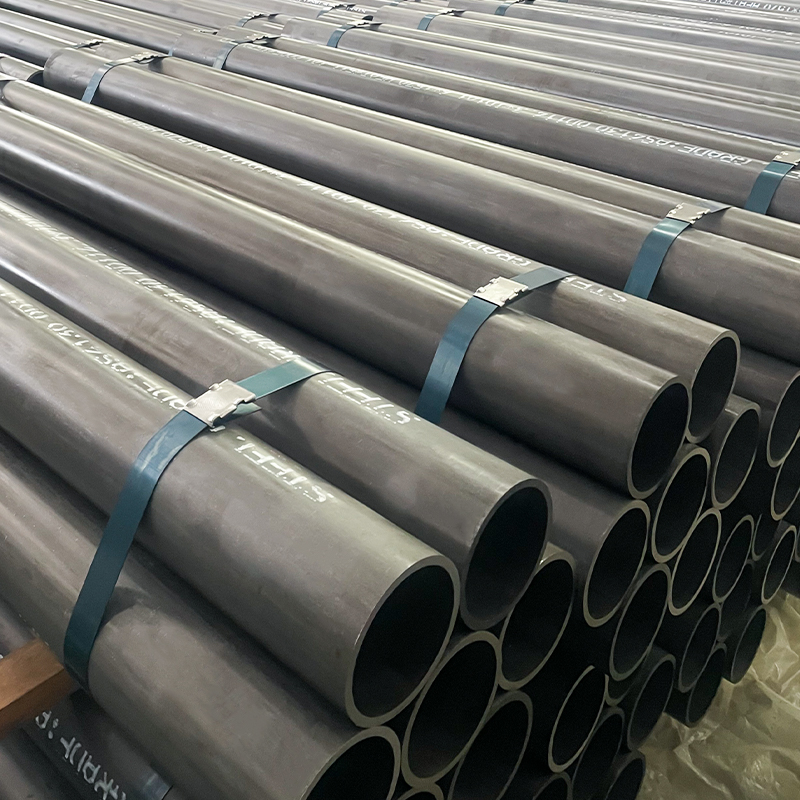

Rury stalowe bez szwu ciągnione na zimno (CDS) DIN 2393 ASTM A519 klasa ST37-2 ST52.3

Rury stalowe bez szwu ciągnione na zimno (CDS) — DIN 2393 i ASTM A519 (gatunki ST37-2, ST44-2, ST52.3, 1018, 1020, 1026, 27SiMn, 20MnV6)

Zapytaj teraz

Przegląd

Rury stalowe bez szwu ciągnione na zimno (CDS) produkowane zgodnie z normami DIN 2393 i ASTM A519 zapewniają wyjątkową precyzję w wymagających zastosowaniach. Rury te charakteryzują się wąskimi tolerancjami wymiarowymi, zwiększoną wytrzymałością mechaniczną i doskonałym wykończeniem powierzchni. Dostępne w gatunkach ST37-2, ST44-2, ST52.3, 1018, 1020, 1026, 27SiMn i 20MnV6, zapewniają opcje niskoemisyjne i niskostopowe, równoważąc trwałość, obrabialność i opłacalność. Idealny dla branży motoryzacyjnej, budowy maszyn, hydrauliki i energetyki.

Proces produkcyjny

Produkcja rur stalowych bez szwu ciągnionych na zimno obejmuje precyzyjną metodę ciągnienia na zimno w celu osiągnięcia optymalnej dokładności i wydajności. Kluczowe kroki obejmują:

1. Walcowanie na gorąco: Zacznij od przekłucia podgrzanych kęsów, aby uformować bezszwową pustą skorupę, tworząc podstawę do dalszej obróbki.
2. Rysunek na zimno: Przeciągnij skorupę przez matrycę i trzpień w temperaturze otoczenia, zmniejszając wymiary, poprawiając jednocześnie dokładność i wykończenie.
3. Obróbka cieplna: Zastosuj normalizację, wyżarzanie lub odprężanie w oparciu o wymagane warunki, aby udoskonalić właściwości i zapewnić jednorodność.
4. Wykończenie powierzchni: Wypoleruj lub pomaluj, aby uzyskać lepszą gładkość, wygląd i ochronę przed korozją.
5. Testowanie jakości: Przeprowadzaj dokładne kontrole wymiarów, mechaniki i zgodności z normami DIN 2393 i ASTM A519.

W wyniku tego procesu powstają rury o większej wytrzymałości, precyzyjnych tolerancjach i udoskonalonych mikrostrukturach w porównaniu z alternatywami wykańczanymi na gorąco.

Stopnie materiałów

Dostępne gatunki odpowiadają różnorodnym potrzebom, a ich właściwości opisano poniżej w celu łatwego porównania:
Porównanie składu chemicznego (maks. %, jeśli nie określono)

Ocena	Węgiel (C)	Krzem (Si)	Mangan (Mn)	Fosfor (P)	Siarka (S)	Wanad (V)
ST37-2	0.17	0.50	0,50 (min)	0.025	0.025	-
ST44-2	0.21	0.50	0,50 (min)	0.040	0.040	-
ST52.3	0.22	0.55	1,60 (min)	0.040	0.040	-
1018	0,15–0,20	-	0,60–0,90	0.040	0.050	-
1020	0,18–0,23	-	0,30–0,60	0.040	0.050	-
1026	0,22–0,28	-	0,60–0,90	0.040	0.050	-
27SiMn	0,24–0,32	1,10–1,40	1,10–1,40	0.035	0.035	-
20MnV6	0,16–0,22	0,10–0,50	1,30–1,70	0.035	0.040	0,08–0,15

Uwaga: Krzem w gatunkach ASTM A519 (1018, 1020, 1026) jest często nieokreślony, chyba że jest stopowy. Dodatkowe pierwiastki w 27SiMn (np. Cr, Ni, Cu ≤0,30% każdy) zostały pominięte dla uproszczenia.

Porównanie właściwości mechanicznych

Ocena	Wytrzymałość na rozciąganie (N/mm²)	Granica plastyczności (N/mm², min)	Wydłużenie (%, min)	Stan
ST37-2	440–570	255	21	Znormalizowany (NBK)
ST44-2	540–650	275	20	Znormalizowany (NBK)
ST52.3	600–750	355	22	Znormalizowany (NBK)
1018	440–480	370	15	Ciągnione na zimno
1020	420–460	350	15	Ciągnione na zimno
1026	490–530	415	12	Ciągnione na zimno
27SiMn	≥980	≥835	12	Hartowane i hartowane
20MnV6	≥600	≥430	19	Stan po walcowaniu (AR)

Uwaga: Właściwości 27SiMn odzwierciedlają stany ulepszonego i odpuszczonego przy zastosowaniach o wysokiej wytrzymałości; Wartości 20MnV6 dotyczą stanu po walcowaniu zgodnie z EN 10297-1.

Opisy stopni

· ST37-2 (DIN 2393): Stal niskowęglowa o doskonałej spawalności i odkształcalności do zastosowań konstrukcyjnych.
· ST44-2 (DIN 2393): Opcja średniowęglowa o podwyższonej wytrzymałości i niezawodnej spawalności w scenariuszach umiarkowanego obciążenia.
· ST52.3 (DIN 2393): Niskostopowa stal o wysokiej wytrzymałości do trwałych zastosowań o wysokich wymaganiach.
· 1018 (ASTM A519): Gatunek o niskiej zawartości węgla, zapewniający dobrą obrabialność i umiarkowaną wytrzymałość do codziennych zastosowań.
· 1020 (ASTM A519): Doskonała skrawalność i spawalność, idealna do nawęglania i utwardzania powierzchniowego.
· 1026 (ASTM A519): Stal wysokowęglowa o zwiększonej wytrzymałości na trwałe części mechaniczne.
· 27SiMn (GB/T 3077): Stal stopowa o doskonałej wytrzymałości po hartowaniu, idealna do elementów hydraulicznych i odpornych na zużycie.
· 20MnV6 (EN 10297-1): Niskowęglowa stal stopowa wanadu do formowalnych, wytrzymałych zastosowań inżynieryjnych, takich jak hydraulika samochodowa.

Dane techniczne

Standardy: DIN 2393 (rury spawane precyzyjnie), ASTM A519 (rury mechaniczne bez szwu), GB/T 3077 (27SiMn), EN 10297-1 (20MnV6)
Zakres rozmiarów:
·Średnica zewnętrzna (OD): 6 mm do 325 mm
·Grubość ścianki (WT): 1 mm do 35 mm
·Długość: dowolna (10–12 000 mm) lub docięta na wymiar
Tolerancje:
DIN2393:
·OD (20–30 mm): ±0,08 mm
·OD (32–40 mm): ±0,15 mm
·OD (42–55 mm): ±0,20 mm
·Grubość ścianki: ±7,5%
ASTM A519:
·OD (do 0,499 cala): ±0,004 cala
·OD (0,500–1,699 cala): ±0,005 cala
·Grubość ścianki: ±7,5% to ±10% (depending on size)

Warunki dostawy:
· Wykończone na zimno (twarde) - BK
· Wykończone na zimno (miękkie) - BKW
· Uwolnienie od stresu - BKS
· Wyżarzone - GBK
· Znormalizowany - NBK
· Hartowane i odpuszczane - Q T
· Warunki powierzchniowe: Polerowany, błyszczący, metaliczny lub powlekany (np. Ocynkowany, pokryty cynkiem lub olejem antykorozyjnym)

Kluczowe korzyści

· Wysoka precyzja: Wąskie tolerancje dla idealnego dopasowania w inżynierii precyzyjnej.
· Doskonała siła: Ciągnienie na zimno zwiększa wartości plastyczności i rozciągania w przypadku obciążeń krytycznych.
· Doskonałe wykończenie powierzchni: Gładkość bez szwów ogranicza konieczność obróbki i poprawia wygląd.
· Poprawiona skrawalność: Spójna mikrostruktura zapewniająca wydajne przetwarzanie.
· Wszechstronność: Niestandardowe opcje w rozmiarach, klasach i zabiegach dla różnych potrzeb.
· Odporność na korozję: Powłoki wydłużają żywotność w trudnych warunkach.

Aplikacje

Rury stalowe bez szwu ciągnione na zimno w tych gatunkach służą wielu gałęziom przemysłu:
· Motoryzacja: Osie, amortyzatory, wałki rozrządu i klatki bezpieczeństwa.
· Inżynieria mechaniczna: Cylindry hydrauliczne, ramy i części precyzyjne.
· Konstrukcja: Podpory, kolumny i elementy żurawia.
· Energia: Elementy pomp, łożyska i części turbin.
· Hydraulika i pneumatyka: Wały, cylindry i układy płynów.
· Ogólna produkcja: Rolki, przekładki i wsporniki teleskopowe.

Zapewnienie jakości

· Wyprodukowano zgodnie z normami DIN 2393, ASTM A519, GB/T 3077 i EN 10297-1.

· Zawiera certyfikaty DIN EN 10204 3.1 potwierdzające skład, właściwości i dokładność.

· Badania nieniszczące (NDT) i kontrole powierzchni gwarantują wydajność.

Dlaczego warto wybrać nasze tuby CDS?

· Rozwiązania niestandardowe: Wymiary, długości i zabiegi dostosowane do Twoich projektów.
· Zgodność z globalnymi standardami: Spełnia normy DIN 2393, ASTM A519 i inne.
· Niezawodny łańcuch dostaw: Standardowe rozmiary w magazynie (0,250” – 10,000” OD, 0,035” – 1,500” WT) z możliwościami niestandardowymi.
· Wsparcie ekspertów: Wytyczne dotyczące wyboru gatunku i specyfikacji zapewniających optymalne wyniki.

Skontaktuj się z nami pod adresem hongli-jy@126.com lub odwiedź hltube.com, aby uzyskać wycenę. Ulepsz swoje projekty dzięki precyzyjnie zaprojektowanym, ciągnionym na zimno rurom stalowym bez szwu.
