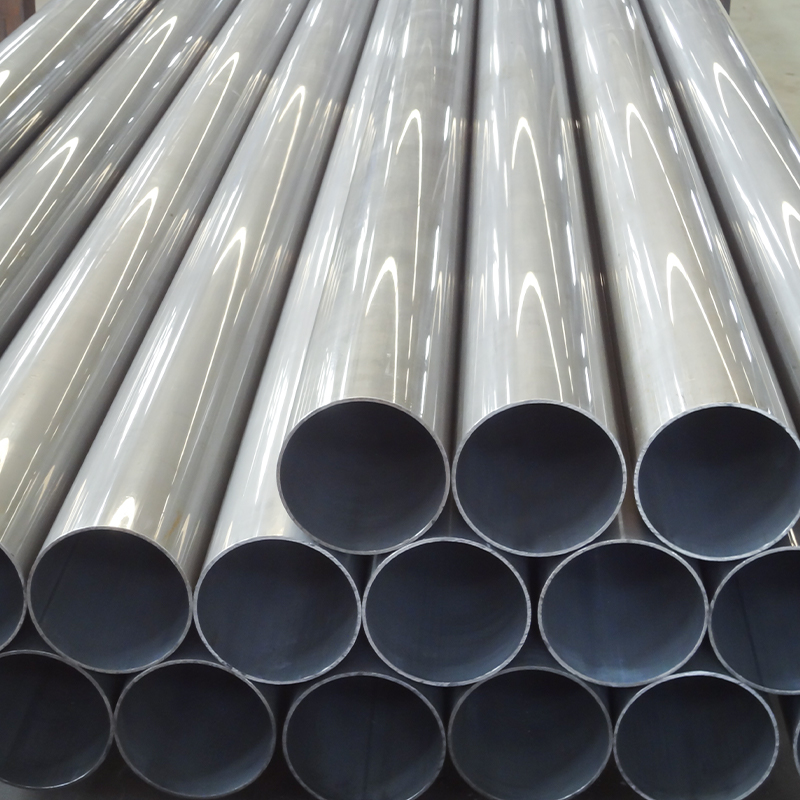

Rura stalowa spawana ciągniona na zimno (CDW) – DIN 2393 | ASTM A513 (ST37-2, ST52-3)
Precyzyjne rury stalowe CDW do zastosowań hydraulicznych, motoryzacyjnych i przemysłowych
Suao Metal dostarcza najwyższej jakości rury stalowe ciągnione na zimno (CDW), produkowane zgodnie z normami DIN 2393a i ASTM A513, dostępne w gatunkach ST37-2 i ST52-3. Nasze precyzyjnie zaprojektowane rury zapewniają doskonałą wytrzymałość, wąskie tolerancje i doskonałe wykończenie powierzchni — idealne do wymagających zastosowań przemysłowych.
Kluczowe funkcje i zalety
· Precyzja ciągnienia na zimno – Poprawia właściwości mechaniczne (wyższa wytrzymałość na rozciąganie, poprawiona twardość).
· Ścisłe przestrzeganie – Spełnia specyfikacje DIN2393 (Niemcy) i ASTM A513 (USA).
· Gładkie wykończenie powierzchni – Bez zadziorów, gotowe do obróbki, powlekania lub spawania.
· Szeroki zakres materiałów – ST37-2 (odpowiednik S235JR) do spawania i ST52-3 (odpowiednik S355JR) do zastosowań wymagających dużych obciążeń.
· Rozmiary niestandardowe – Dostępne w różnych średnicach zewnętrznych, grubościach ścianek i długościach, aby spełnić Twoje wymagania.
Typowe zastosowania
· Układy hydrauliczne i pneumatyczne (rury siłowników, elementy siłowników)
· Części samochodowe (podwozie, skrzynia biegów, przewody paliwowe)
· Maszyny i łożyska (rolki przenośników, tuleje, wały)
· Budownictwo i inżynieria strukturalna (rusztowania, ramy wsporcze)
Standardowey i równoważne stopnie
| Standard | Ocena | Kluczowe właściwości | Równoważne stopnie |
| DIN2393 | ST37-2 | Niska zawartość węgla, dobra odkształcalność | S235JR (EN), Q235B (GB) |
| DIN2393 | ST52-3 | Wysoka wytrzymałość, nośność | S355JR (EN), Q355B (GB) |
| ASTM A513 | Typ 5 (ERW) | Zgrzewane elektrycznie | AISI 1018, 1026 |
Precyzyjne rury CDW o średnicy zewnętrznej do 299 mm – dostępne rozmiary niestandardowe
Pełny zakres rozmiarów
| Średnica zewnętrzna (OD) | Grubość ścianki | Długość standardowa | Tolerancja | Ocenas Available |
| 8mm - 30mm | 0,8 mm - 3,0 mm | 2m - 12m | h9 (DIN 2393) | ST37-2, ST52-3 |
| 32 mm - 60 mm | 1,2 mm - 5,0 mm | 2m - 12m | godz.10 | ST37-2, ST52-3 |
| 63 mm - 120 mm | 1,5 mm - 8,0 mm | 2m - 12m | godz. 11 | ST37-2, ST52-3 |
| 121 mm - 180 mm | 2,0 mm - 12,0 mm | 2m - 12m | godz. 11 | ST52-3 |
| 182 mm - 299 mm | 3,0 mm - 20,0 mm | 2m - 12m | godz. 12 | ST52-3 |
Kluczowe uwagi:
· Wszystkie rury są zgodne z normą DIN 2393 część 1/2 i ASTM A513 typ 5
· Dostępne rozmiary specjalne o średnicy zewnętrznej 300–450 mm (obowiązuje MOQ)
· Niestandardowe długości do 12 metrów do zastosowań konstrukcyjnych
· Chropowatość powierzchni: Ra ≤ 1,6 μm (osiągalna przy obróbce wtórnej)
Zaawansowany proces produkcyjny
Przygotowanie materiału
· Taśmy stalowe walcowane na zimno (DIN EN 10139)
· Skład chemiczny zweryfikowany za pomocą spektrometru
Spawanie wysokiej częstotliwości
· Proces ERW przy częstotliwości 400 kHz
· Wyżarzony szew spawalniczy w celu uzyskania jednolitej mikrostruktury
Proces ciągnienia na zimno
· Wieloetapowe ciągnienie matrycami z węglika wolframu
· Redukcja przekroju poprzecznego o 15-30% na przejście
· Wyżarzanie pośrednie (650-750°C) pomiędzy ciągnieniami
Końcowe przetwarzanie
· Prostowanie obrotowe (prostość ± 0,1 mm/m)
· Badania ultradźwiękowe (100% pokrycia)
· Fosforanowanie/olejowanie w celu ochrony przed korozją
Porównanie techniczne: ST37-2 vs ST52-3
| Własność | ST37-2 (DIN 2393) | ST52-3 (DIN 2393) | Odpowiednik ASTM A513 |
| Siła plonu | ≥235 MPa | ≥355 MPa | Typ 5 (1018) |
| Wytrzymałość na rozciąganie | 340-470 MPa | 490-630 MPa | Typ 5 (1026) |
| Wydłużenie (A₅) | ≥23% | ≥20% | - |
| Próba udarności | 20°C | -20°C | - |
| Zawartość węgla | ≤0,17% | ≤0,20% | - |
Typowe zastosowania
· ST37-2: Ramy meblowe, rolki transportowe, lekkie elementy konstrukcyjne
· ST52-3: Siłowniki hydrauliczne, podwozia samochodów ciężarowych, wysięgniki dźwigów
· Specjalne zastosowania: Układy pneumatyczne (ISO 7180), części bezpieczeństwa samochodowego
Dlaczego warto wybrać nasze lampy CDW?
· Podwójna certyfikacja: Spełnia wymagania norm DIN i ASTM
· Mega ekwipunek: ton w magazynach
Usługi specjalne:
1. Szlifowanie ID/OD (dokładność ± 0,01 mm)
2. Cynkowanie (powłoka do 20μm)
3. Cięcie laserowe skomplikowanych geometrii
