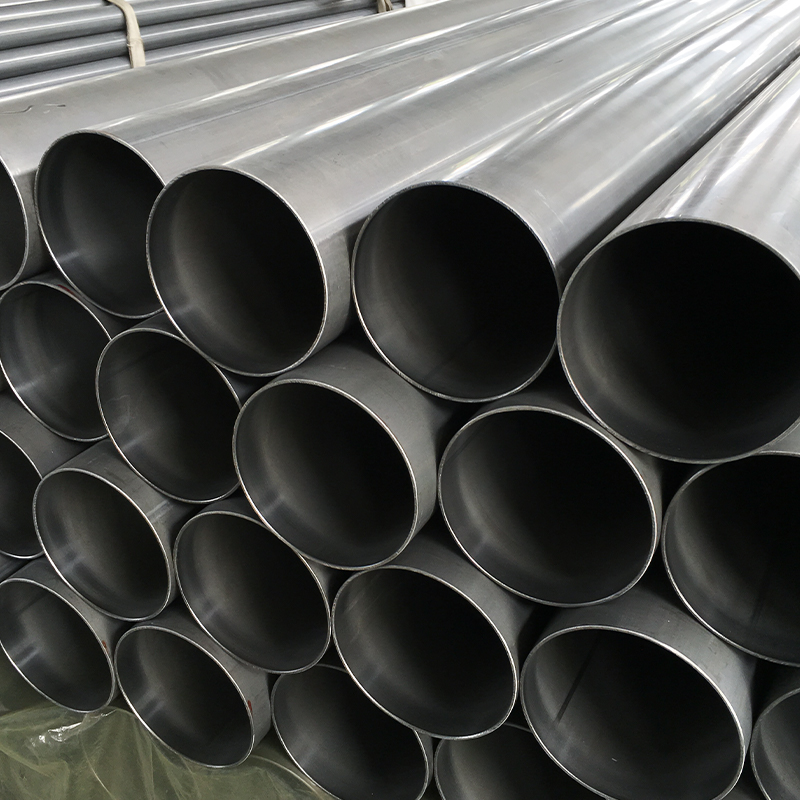

Rura stalowa cienkościenna CDW o dużej średnicy Ø100 * 1

Cienkościenna rura ciągniona na zimno o dużej średnicy – Ø100 × 1 mm Precyzyjne cienkościenne rury do lekkich zastosowań konstrukcyjnych Specyfikacja produktu

Zapytaj teraz

Parametr	Specyfikacja	Tolerancja
Średnica zewnętrzna (OD)	100mm (±0,15mm)	DIN 2393 h9
Grubość ścianki	1,0 mm (±0,05 mm)	DIN 2393 ±5%
Długość	1-7m (na zamówienie do 12m)	Prostoliniowość ≤0,5mm/m
Klasa materiału	ST37-2 / ST52-3 / E355	EN 10305-2
Wykończenie powierzchni	Gładka (Ra ≤1,2 μm)	Opcjonalnie polerowane

Rozszerzony zakres rozmiarów i specyfikacje

średnica zewnętrzna (mm)	Grubość ścianki (mm)	Długość standardowa	Tolerancja	MOQ
50-80	0,8-1,5	2-7 m	±0,10 mm	200 kg
82-120	1,0-2,0	2-7 m	±0,15 mm	150 kg
121-180	1,2-3,0	2-7 m	±0,20 mm	100 kg
182-250	1,5-4,0	2-6 m	± 0,25 mm	50 kg
251-299	2,0-5,0	2-6 m	± 0,30 mm	30 kg

Kluczowe uwagi:

· Wszystkie rozmiary dostępne w ST37-2, ST52-3, E355
· Długości niestandardowe do 12m (prostość ≤1mm/m)
· Dostępne tolerancje specjalne (ściana ±0,05 mm, średnica zewnętrzna ±0,03 mm)

Przewaga konkurencyjna

Parametr	Nasza tuba	Standardowe branżowy	Bezszwowa rurka
Tolerancja OD	± 0,1 mm	± 0,30 mm	±0,50 mm
Zmiana ściany	±2%	±10%	±8%
Czas realizacji	2-3 tygodnie	4-6 tygodni	6-8 tygodni

Kluczowe korzyści

· Redukcja masy o 40% w porównaniu ze standardowymi rurami ściennymi
· Gotowy do spawania – czysta, wolna od tlenków powierzchnia (Sa 2,5)
· Identyfikowalność partii – pełna certyfikacja EN 10204 3.1

Rozwiązania w zakresie opakowań

Wpisz	Pojemność	Funkcje specjalne
Stojaki VMI	200 rurek	Śledzenie RFID, dostawa JIT
Skrzynie zapobiegające zgnieceniu	50 rurek	Kontrolowana wilgotność
Pakiety ekologiczne	100 rurek	Paski PET nadające się do recyklingu

Proces produkcyjny

1. Wybór materiału
·Taśmy stalowe walcowane na zimno (EN 10139) o kontrolowanym składzie chemicznym
·Powierzchnia czyszczona ultradźwiękowo (standard Sa 2,5)
2. Precyzyjne spawanie
·Spawanie indukcyjne wysoką częstotliwością (400kHz)
· Wyżarzanie szwów w linii w celu uzyskania jednolitej struktury ziaren
3. Rysunek na zimno
·3-etapowy proces ciągnienia z redukcją o 18%.
·Specjalne wsparcie trzpienia zapewniające integralność cienkościennych ścian
4. Kontrola jakości
·100% badanie prądami wirowymi (EN 10246-1)
·Pomiar mikrometrem laserowym (±0,02mm)
·Badania hydrostatyczne (opcjonalnie, do 150bar)

Porównanie techniczne

Funkcja	Nasza rura Ø100×1mm	Standardowa tuba CDW
Spójność ściany	±0,03 mm	±0,10 mm
Owalność	≤0,1% średnicy zewnętrznej	≤0,3% średnicy zewnętrznej
Siła plonu	20% wyższy	Standard
Chropowatość powierzchni	Ra 0,8-1,2μm	Ra 1,5-2,5μm

Kluczowe zalety

· Oszczędność wagi: 30% lżejsze niż konwencjonalne dętki
· Precyzyjne dopasowanie: Idealny do montażu teleskopowego
· Opłacalne: 15-20% tańsze niż bezszwowe alternatywy
· Gotowy do użycia: Nie jest wymagana obróbka wtórna

Typowe zastosowania

· Komponenty lotnicze (konstrukcje niekrytyczne)
· Ramy sprzętu medycznego
· Systemy montażu paneli słonecznych
· Architektury ekspozycji wystawowych
· Przewody ramienia robotyki

Opcje pakowania

Wpisz	Ilość w pakiecie	Ochrona
Drewniana skrzynia	50 rurek	Wodoodporne opakowanie
Pakiet taśm stalowych	100 rurek	Strażnicy krawędzi
Niestandardowy stojak VMI	200 rurek	Oznaczone RFID
