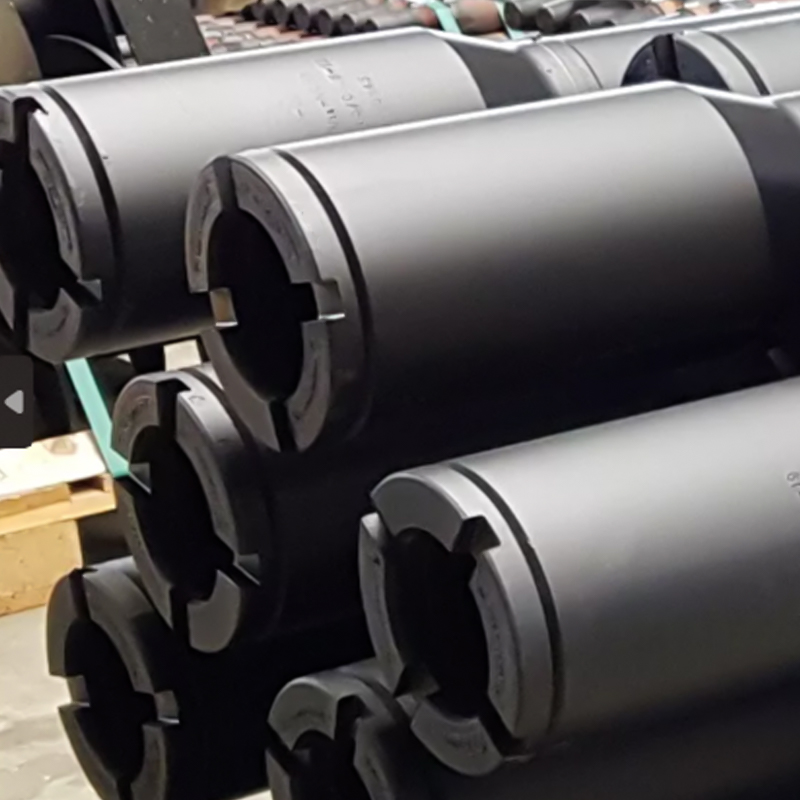

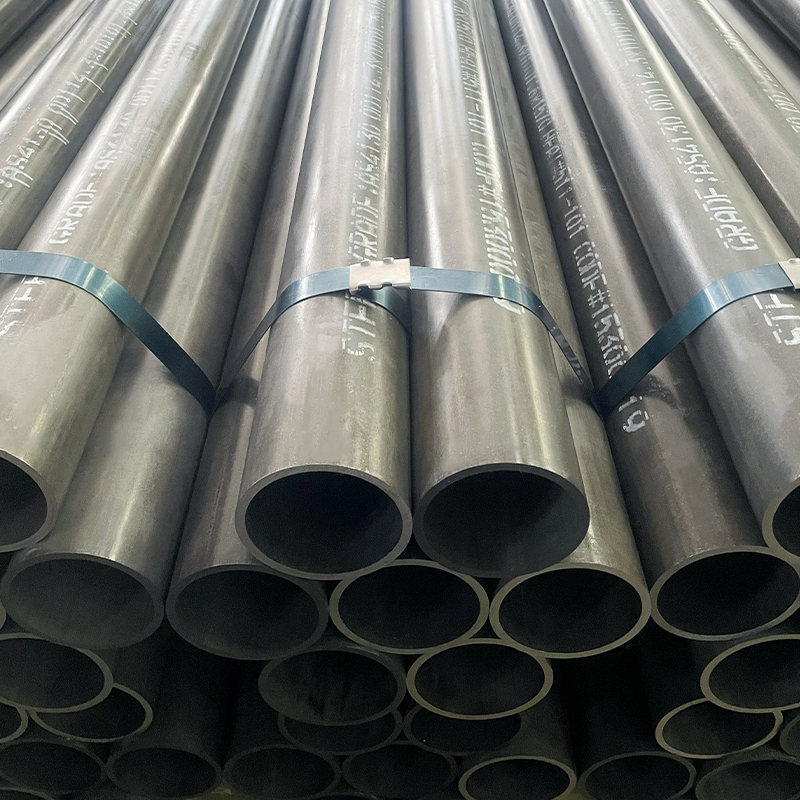

Geotechniczna rura wiertnicza ASTM A519 klasa 4130 – Ø89 mm x 6 mm do pobierania próbek gruntu

Geotechniczna rura wiertnicza ASTM A519, klasa 4130 – Ø89 mm x 6 mm do pobierania próbek gruntu

Przegląd

Usprawnij swoje prace wiertnicze geotechniczne za pomocą naszej geotechnicznej rury wiertniczej ASTM A519 klasy 4130. Dostępne w rozmiarach od Ø60,3 do 114,3 mm (2,375–4,5 cala) średnicy zewnętrznej (OD) i grubości ścianki (WT) od 4 do 12,7 mm (0,157–0,5 cala), w tym standardowe branżowe Ø89 mm x 6 mm (3,504 cala x 0,236 cala), te bezszwowe lub spawane rury stalowe zapewniają wyjątkową wytrzymałość, trwałość i precyzję podczas pobierania próbek gleby w środowiskach, zastosowaniach geotechnicznych i studniach wód gruntowych. Zaprojektowane do wiercenia udarowego i obrotowego, zapewniają niezawodne działanie w trudnych warunkach gruntowych, przy minimalnym zastosowaniu wtórnym w zastosowaniach konstrukcyjnych.

Dlaczego warto wybrać naszą geotechniczną rurę wiertniczą?

·Wyjątkowa prostolinijność: Prostoliniowość w granicach 0,1 mm/metr utrzymuje dokładność wiercenia i zmniejsza odchylenie otworu wiertniczego.
· Lepsze właściwości mechaniczne – Wyższa granica plastyczności i odporność na zmęczenie w porównaniu z rurami walcowanymi na gorąco.
·Wąska tolerancja wymiarowa : Stała średnica zewnętrzna, grubość ścianki i dopasowanie gwintu. (np. Ø89 mm/3,504 cala OD ±0,1 mm, 6 mm/0,236 cala WT ±3%) zapewniają kompatybilność z urządzeniami geotechnicznymi.
·Gładka powierzchnia wewnętrzna i zewnętrzna – Mniejsze tarcie, łatwiejsze usuwanie brudu/płynów.
·Wydłużony okres użytkowania – Odporne na zużycie, uszkodzenia gwintów i uszkodzenia zmęczeniowe.
·Światowe standardowe rozmiary: Rozmiary takie jak Ø89 mm x 6 mm (3,504 cala x 0,236 cala) i Ø76,1 mm x 6 mm (3 cale x 0,236 cala) spełniają potrzeby przemysłu w zakresie pobierania próbek gleby.
· Wszechstronna wydajność: Zoptymalizowany dla Geoprobe® DT45 i podobnych platform, zapewniający efektywne pobieranie próbek rdzenia.

Typowe gatunki stali do geotechnicznych rur wiertniczych

Uzupełnieniem naszej rury wiertniczej klasy 4130 ASTM A519 są inne gatunki, aby sprostać różnorodnym potrzebom geotechnicznym:

·ASTM A519 4130 (45#): Stal stopowa o wysokiej wytrzymałości (granica plastyczności: ~520 N/mm², wytrzymałość na rozciąganie: ~690 N/mm²) do pobierania próbek gleby w glebach mieszanych (np. Ø89 mm x 6 mm / 3,504 in x 0,236 in).
·ASTM A519 4140: Wyższa wytrzymałość (granica plastyczności: ~655 N/mm², wytrzymałość na rozciąganie: ~862 N/mm²) do pobierania próbek z głębszej lub twardszej gleby (np. Ø101,6 mm x 8 mm / 4 cale x 0,315 cala).
· ASTM A519 4340: Bardzo wysoka wytrzymałość (granica plastyczności: ~710 N/mm², wytrzymałość na rozciąganie: ~930 N/mm²) do ekstremalnych warunków geotechnicznych (np. Ø114,3 mm x 10 mm / 4,5 cala x 0,394 cala).
·API 5DP E75: Standardowy gatunek rur wiertniczych (granica plastyczności: ~517 N/mm², wytrzymałość na rozciąganie: ~689 N/mm²) do wierceń geotechnicznych i studni wodnych (np. Ø76,1 mm x 6 mm / 3 cale x 0,236 cala).
·API 5DP X95: Zwiększona wytrzymałość (granica plastyczności: ~655 N/mm², wytrzymałość na rozciąganie: ~724 N/mm²) do wymagającego pobierania próbek gleby (np. Ø89 mm x 6 mm / 3,504 cala x 0,236 cala).
·API 5DP G105: Wysoka wytrzymałość (granica plastyczności: ~724 N/mm², wytrzymałość na rozciąganie: ~793 N/mm²) do głębokich wierceń geotechnicznych (np. Ø101,6 mm x 8 mm / 4 cale x 0,315 cala).
·API 5DP S135: Najwyższa wytrzymałość (granica plastyczności: ~931 N/mm², wytrzymałość na rozciąganie: ~1000 N/mm²) do pracy w ekstremalnych warunkach (np. Ø114,3 mm x 10 mm / 4,5 cala x 0,394 cala).
·AISI 304 (EN 1.4301): Stal nierdzewna do wiercenia odpornego na korozję w zanieczyszczonych glebach (np. Ø89 mm x 6 mm / 3,504 in x 0,236 in).

Gatunki te zapewniają wszechstronność w zakresie pobierania próbek gleby, instalacji studni wód gruntowych i badań geotechnicznych, zgodnie z normami takimi jak API 5DP i GB/T 699.

Proces produkcyjny

1. Wybór surowca – Kęsy premium (45#, AISI 1045, 4130, 4140) są testowane pod kątem czystości i konsystencji.
2. Formowanie na gorąco – Półfabrykaty są walcowane na gorąco lub kute w puste rury.
3. Rysunek na zimno – Rury są ciągnione na zimno za pomocą precyzyjnych matryc w celu udoskonalenia dokładności wymiarowej, okrągłości i prostoliniowości.
4. Obróbka cieplna – Hartowanie w celu zrównoważenia wytrzymałości, wytrzymałości i odporności na zmęczenie.
5. Prostowanie – Zaawansowane maszyny wielowalcowe i hydrauliczne prostownice zapewniają, że rura osiąga bardzo wąskie tolerancje prostoliniowości, zmniejszając odchyłki wiercenia.
6. Obróbka CNC – Końcówki są obrócone i przygotowane do gwintowania.
7. Gwintowanie – Gwinty Q™ (lub R/T/API) są wycinane na tokarkach CNC, aby zapewnić niezawodne przenoszenie momentu obrotowego.
8. Obróbka powierzchniowa – Czarne oksydowanie, fosforanowanie, cynkowanie lub powłoka określona przez klienta.
9. Kontrola i testowanie – Kontrole wymiarowe, kontrola prostoliniowości, badania ultradźwiękowe, badania twardości i sprawdzanie gwintów.
10. Opakowanie – Rury są wyposażone w osłony gwintów i bezpiecznie powiązane.

Proces ten pozwala uzyskać wysokowydajną rurę wiertniczą umożliwiającą niezawodne pobieranie próbek gleby.

Specyfikacje materiałów

Stopień: ASTM A519 klasa 4130 (odpowiednik GB/T 699 45#), z opcjami dla 4140, 4340, API 5DP E75, X95, G105, S135, AISI 304
Skład chemiczny (klasa 4130,%, jeśli nie podano):
·Węgiel (C): 0,28–0,33
·Mangan (Mn): 0,40–0,60
·Fosfor (P): maks. 0,035
·Siarka (S): maks. 0,040
·Chrom (Cr): 0,80–1,10
·Molibden (Mo): 0,15–0,25
Właściwości mechaniczne (klasa 4130, ulepszone cieplnie):
·Granica plastyczności: ~520 N/mm²
·Wytrzymałość na rozciąganie: ~690 N/mm²
·Wydłużenie: 15% (min)

Zakres rozmiarów:

·Średnica zewnętrzna (OD): Ř60,3–114,3 mm (2,375–4,5 cala)
·Grubość ścianki (WT) : 4–12,7 mm (0,157–0,5 cala)
·Długość: R1 (6,1–7,6 m / 20–25 stóp), R2 (8,5–10 m / 28–33 stóp), R3 (11,6–13,7 m / 38–45 stóp) lub cięte na zamówienie

Typowe rozmiary geotechnicznych rur wiertniczych (OD x WT):
·Ř60,3 mm x 6 mm (2,375 cala x 0,236 cala, pobieranie próbek gleby lekkiej)
· Ø76,1 mm x 6 mm (3 cale x 0,236 cala, standardowe pobieranie próbek gleby)
· Ø89 mm x 6 mm (3,504 cala x 0,236 cala, standardowe pobieranie próbek gleby)
· Ø101,6 mm x 8 mm (4 cale x 0,315 cala, głębsze pobieranie próbek gleby)
· Ø114,3 mm x 10 mm (4,5 cala x 0,394 cala, ciężkie wiercenia geotechniczne)

Tolerancje (wg ASTM A519):
·OD: ±0,05 mm dla Ř60,3–100 mm; ±0,1 mm dla >100–114,3 mm
·WT: ±3%
·Długość: ±50 mm dla długości cięcia
·Warunki dostawy: Hartowane i odpuszczane, normalizowane
·Stan powierzchni: Czarny tlenek, fosforanowany lub według specyfikacji klienta
·Gwinty połączeń: NC26, NC31, NC38, NC40 lub niestandardowe

Aplikacje
Nasze rury wiertnicze ASTM A519, klasa 4130 i inne (np. Ø89 mm x 6 mm / 3,504 cala x 0,236 cala) są przeznaczone do:
Pobieranie próbek gruntu geotechnicznego, badania terenu, wiercenia geotechniczne: Wysokowydajna rura wiertnicza do:
1. Testy środowiskowe: Analiza gleby pod kątem zanieczyszczeń (4130, AISI 304, Ø89 mm x 6 mm).
2. Badania geotechniczne: Standardowe testy penetracyjne (SPT), pobieranie próbek rdzenia (4130, 4140, Ø76,1 mm x 6 mm).
3. Studnie wód gruntowych: Montaż studni monitorujących (API 5DP E75, X95, Ø101,6 mm x 8 mm).
4. Sondowanie dynamiczne: Pobieranie próbek udarowych w glebach mieszanych (4130, G105, Ø89 mm x 6 mm).
5. Ocena terenu budowy
6. Analiza stateczności fundamentów i gruntów
7. Zastosowania dodatkowe (ograniczone użycie):
·Podpory konstrukcyjne o małej skali (np. ASTM A519 4140).
·Obudowy tymczasowe do płytkich wierceń (AISI 304).

W przypadku lżejszych zastosowań zapoznaj się z naszymi rurami ASTM A513 klasa 1010 do rolek przenośników.

Zapewnienie jakości

Wszystkie rury klasy 4130, 4140, API 5DP i inne są zgodne z normami ASTM A519, API 5DP lub odpowiednimi normami. Certyfikaty testowe zgodnie z normą DIN EN 10204 3.1 potwierdzają skład chemiczny, właściwości mechaniczne i dokładność wymiarową. Badania ultradźwiękowe, badania twardości i kontrole gwintów zapewniają najwyższą wydajność wierceń geotechnicznych.

Zwiększ efektywność pobierania próbek gleby

·Zbudowany na trudne gleby: Rozmiary takie jak Ø89 mm x 6 mm (3,504 cala x 0,236 cala) i Ø101,6 mm x 8 mm, w klasach od 4130 do S135, zapewniają trwałość i precyzję.
·Zgodność z globalnymi standardami: Opcje ASTM A519, API 5DP i GB/T 699 spełniają światowe potrzeby geotechniczne.
·Elastyczne zaopatrzenie: W magazynie standardowe rozmiary i konfigurowalne długości dla Twoich wiertnic.
· Wskazówki ekspertów: Nasz zespół pomoże Ci wybrać idealny gatunek i rozmiar w celu wydajnego pobierania próbek gleby.
