Przegląd

Przekształć swoje systemy przenośników za pomocą naszych precyzyjnych rur rolkowych przenośnika EN 10305-3 w gatunkach E235, E195, E220, E275, E355 i stalach zgodnych ze standardami branżowymi (np. ASTM A513 1008, 1010, 1015, 1020, 1026, AISI 304, 316, 430). Dostępne w rozmiarach od Ø30 do 114,3 mm (1,181–4,500 cala) średnicy zewnętrznej (OD) i 1 do 3 mm (0,039–0,118 cala) grubości ścianki (WT), w tym kluczowe rozmiary, takie jak Ø60,3 x 2,0 mm (2,374 x 0,079 cala) i Ø48,3 x 2,0 mm (1,902 x 0,079) cali), te rury stalowe ERW zapewniają niezrównaną precyzję, trwałość i efektywność kosztową rolek przenośników w logistyce, produkcji i magazynowaniu. Zaprojektowane z myślą o płynnej pracy i dużej nośności, zapewniają niezawodne działanie w systemach transportu materiałów przy minimalnych wtórnych zastosowaniach w zastosowaniach konstrukcyjnych.

Dlaczego warto wybrać nasze rury rolkowe przenośnika?

·Inżynieria precyzyjna: Gatunki takie jak E235, E355 i AISI 304 oferują granicę plastyczności w zakresie 195–355 N/mm², co jest idealne do rur do precyzyjnego transportu materiałów.
·Wąskie tolerancje: Dokładne wymiary (np. Ø60,3 mm/2,374 cala OD ±0,08 mm, 2,0 mm/0,079 cala WT ±10%) zapewniają bezproblemowy montaż rolek.
·Gładkie wykończenie powierzchni: Czyste, jednolite powierzchnie minimalizują tarcie, zwiększając wydajność i trwałość rolek przenośnika.
·Wysoka nośność: Konstrukcja ERW i stal nierdzewna obsługuje wymagające zastosowania, od lekkich do ciężkich rolek.
·Światowe standardowe rozmiary: Rozmiary takie jak Ø60,3 x 2,0 mm (2,374 x 0,079 cala), Ø48,3 x 2,0 mm (1,902 x 0,079 cala) i Ø114,3 x 3,0 mm (4,500 x 0,118 cala) odpowiadają potrzebom przenośników na całym świecie.
·Opłacalna wszechstronność: Gatunki E235, E195 i inne zapewniają najwyższą wydajność przy konkurencyjnych kosztach.

Typowe gatunki stali na rolki przenośnikowe

Nasze rury rolkowe przenośnika EN 10305-3 są dostępne w wielu gatunkach stali oraz innych normach, aby spełnić różnorodne wymagania dotyczące transportu materiałów:

·E235 (EN 10305-3): Stal niskowęglowa (granica plastyczności: 235 N/mm², wytrzymałość na rozciąganie: 340–480 N/mm²) o doskonałej spawalności, idealna do rolek o średnich obciążeniach (np. Ø60,3 x 2,0 mm / 2,374 x 0,079 cala) w logistyce i produkcji.
·E195 (EN 10305-3): Stal niskowęglowa (granica plastyczności: 195 N/mm², wytrzymałość na rozciąganie: 320–460 N/mm²) do lekkich rolek do transportu małych paczek (np. Ø33,7 x 1,5 mm / 1,327 x 0,059 cala).
·E220 (EN 10305-3): Stal ultraniskowęglowa (granica plastyczności: 220 N/mm², wytrzymałość na rozciąganie: 330–470 N/mm²) do ultralekkich rolek do zastosowań przy małych obciążeniach (np. Ø42,4 x 1,5 mm / 1,669 x 0,059 cala).
·E275 (EN 10305-3): Umiarkowana wytrzymałość (granica plastyczności: 275 N/mm², wytrzymałość na rozciąganie: 410–550 N/mm²) do rolek o średnich i dużych obciążeniach w przenośnikach przemysłowych (np. Ø76,1 x 2,0 mm / 2,996 x 0,079 cala).
·E355 (EN 10305-3): Stal o wysokiej wytrzymałości (granica plastyczności: 355 N/mm², wytrzymałość na rozciąganie: 490–630 N/mm²) do rolek do dużych obciążeń w systemach górniczych i przemysłowych (np. Ø89,0 x 2,5 mm / 3,504 x 0,098 cala).
·ASTM A513 1008: Stal o bardzo niskiej zawartości węgla (granica plastyczności: ~275 N/mm², wytrzymałość na rozciąganie: ~340 N/mm²) do ekonomicznych, lekkich rolek (np. Ø38,0 x 1,5 mm / 1,496 x 0,059 cala).
·ASTM A513 1010: Stal niskowęglowa (granica plastyczności: ~310 N/mm², wytrzymałość na rozciąganie: ~379 N/mm²) do rolek ogólnego przeznaczenia w magazynach (np. Ø50,8 x 2,1 mm / 2,000 x 0,083 cala).
·ASTM A513 1015: Zrównoważona wytrzymałość (granica plastyczności: ~345 N/mm², wytrzymałość na rozciąganie: ~414 N/mm²) do rolek średnio obciążonych w motoryzacji i logistyce (np. Ø48,3 x 2,0 mm / 1,902 x 0,079 cala).
·ASTM A513 1020: Większa wytrzymałość (granica plastyczności: ~379 N/mm², wytrzymałość na rozciąganie: ~448 N/mm²) dla rolek średnio obciążonych w zastosowaniach przemysłowych (np. Ø76,2 x 3,0 mm / 3000 x 0,120 cali).
·ASTM A513 1026: Wysoka wytrzymałość (granica plastyczności: ~448 N/mm², wytrzymałość na rozciąganie: ~517 N/mm²) do rolek o dużej wytrzymałości w transporcie materiałów sypkich (np. Ø101,6 x 4,0 mm / 4000 x 0,156 cala).
·ASTM A500 klasa B/C: Stal konstrukcyjna (granica plastyczności: 317–345 N/mm², wytrzymałość na rozciąganie: 400–427 N/mm²) na rolki o dużej średnicy i dużym obciążeniu (np. Ø114,3 x 4,8 mm / 4,500 x 0,188 cala).
·AISI 304/316 (EN 1.4301/1.4401): Stale nierdzewne do środowisk higienicznych lub korozyjnych (np. przetwórstwo spożywcze, zakłady chemiczne) z rolkami o średnicy np. Ø50,0 x 1,5 mm (1,969 x 0,059 cala).
·AISI 430 (EN 1.4016): Ferrytyczna stal nierdzewna zapewniająca ekonomiczną odporność na korozję w zastosowaniach półhigienicznych (np. Ø48,3 x 2,0 mm / 1,902 x 0,079 cala).|

Gatunki te zapewniają wszechstronność w przypadku lekkich, ciężkich i specjalistycznych zastosowań w przenośnikach, spełniając światowe standardy.

Proces produkcyjny

Nasze rury rolkowe przenośnika EN 10305-3 zostały wykonane z myślą o precyzji i trwałości:

1. Zgrzewanie elektryczne (ERW): Taśmy stalowe są spawane i wymiarowane na zimno w celu uzyskania precyzyjnych wymiarów (np. Ø60,3 x 2,0 mm / 2,374 x 0,079 cala), co zapewnia wysoką jakość stalowych rur przenośnikowych ERW.
2. Formowanie na zimno: Zwiększa dokładność wymiarową i jakość powierzchni, zapewniając płynną pracę walca.
3. Obróbka cieplna: Warunki znormalizowane (N) lub po spawaniu (CR1, CR2) optymalizują właściwości mechaniczne przy transporcie materiału.
4. Wykończenie powierzchni: Gładkie, czyste powierzchnie, często olejowane lub fosforanowane, zapewniają odporność na korozję i łatwość montażu.
5. Testowanie jakości: Kontrole wymiarowe, próby rozciągania i badania nieniszczące (np. prądy wirowe) zapewniają zgodność z normami EN 10305-3.

Proces ten pozwala uzyskać precyzyjnie spawane rury zoptymalizowane pod kątem wydajności rolek przenośnika.

Specyfikacje materiałów

Stopień: E235 (EN 10305-3), z opcjami dla E195, E220, E275, E355 i innych (np. ASTM A513 1008, 1010, 1015, AISI 304, 430)
Skład chemiczny (E235, maks. %, jeśli nie podano):
·Węgiel (C): 0,17
·Krzem (Si): 0,35
·Mangan (Mn): 1,20
·Fosfor (P): 0,025
·Siarka (S): 0,025
·Właściwości mechaniczne (E235, znormalizowany, N):
·Granica plastyczności: 235 N/mm² (min)
·Wytrzymałość na rozciąganie: 340–480 N/mm²
·Wydłużenie: 25% (min)

Zakres rozmiarów:

Średnica zewnętrzna (OD): Ř30–114,3 mm (1,181–4,500 cala)
Grubość ścianki (WT): 1–3 mm (0,039–0,118 cala)
Długość: Losowo (1000–12 000 mm / 3,3–40 stóp) lub cięte na zamówienie
Typowe rozmiary rolek przenośnikowych (OD x WT, metryczne):
·Ř33,7 x 1,5 mm (1,327 x 0,059 cala, ultralekkie rolki przenośnika)
·Ř38,0 x 1,5 mm (1,496 x 0,059 cala, lekkie rolki przenośnika)
·Ř42,4 x 1,5 mm (1,669 x 0,059 cala, lekkie rolki przenośnika)
·Ř48,3 x 2,0 mm (1,902 x 0,079 cala, standardowe rolki przenośnika)
·Ř50,0 x 1,5 mm (1,969 x 0,059 cala, standardowe rolki przenośnika)
·Ř60,3 x 2,0 mm (2,374 x 0,079 cala, rolki przenośnika o średniej wytrzymałości)
·Ř63,5 x 2,0 mm (2,500 x 0,079 cala, rolki przenośnika o średniej wytrzymałości)
·Ř76,1 x 2,0 mm (2,996 x 0,079 cala, przemysłowe rolki przenośnika)
·Ř89,0 x 2,5 mm (3,504 x 0,098 cala, rolki przenośnika o dużej wytrzymałości)
·Ř101,6 x 2,5 mm (4,000 x 0,098 cala, obsługa materiałów o dużej wydajności)
· Ø108,0 x 3,0 mm (4,252 x 0,118 cala, rolki o dużej wytrzymałości i dużej wytrzymałości)
· Ø114,3 x 3,0 mm (4,500 x 0,118 cala, rolki o dużej wytrzymałości i dużej wytrzymałości)
Tolerancje (wg EN 10305-3):
·OD (≤80 mm): ±0,08 mm; (>80–114,3 mm): ±0,15%
·WT: ±10%
·Długość: ±3 mm dla długości ciętych
·Warunki dostawy: znormalizowane (N), po spawaniu (CR1, CR2)
·Stan powierzchni: Gładka, czysta lub pokryta (naoliwiona/fosforanowana) w celu zapewnienia odporności na korozję

Aplikacje

Nasze EN 10305-3 E235, E195, E220, E275, E355 i inne rury precyzyjne (np. Ø60,3 x 2,0 mm / 2,374 x 0,079 cala) są przeznaczone do:

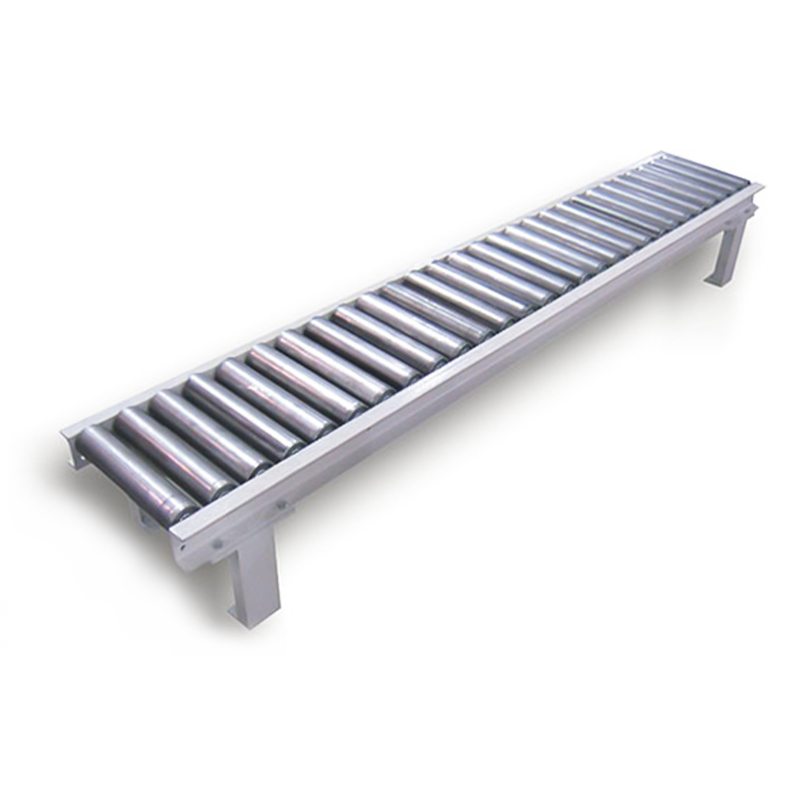

Rolki przenośnika: Węże o wysokiej wydajności do systemów transportu materiałów w:
1. Logistyka: Magazyny, centra dystrybucyjne (E235, Ø60,3 x 2,0 mm; E195, E220, Ø33,7 x 1,5 mm dla lekkich rolek).
2. Produkcja: Linie montażowe, produkcja samochodowa (E275, Ø48,3 x 2,0 mm; E355, Ø89,0 x 2,5 mm do rolek o dużej wytrzymałości).
3. Przemysłowe: Górnictwo, przeładunek materiałów sypkich (E355, ASTM A500 klasa B/C, Ø114,3 x 3,0 mm dla rolek o dużej wydajności).
4. Higieniczne środowiska: Przetwórstwo spożywcze, farmaceutyka (AISI 304/316/430, Ø50,0 x 1,5 mm lub Ø48,3 x 2,0 mm dla odporności na korozję).
5. Zastosowania dodatkowe (ograniczone użycie):
·Elementy konstrukcyjne (np. lekkie ramy z E235, ASTM A500).
·Rury meblowe (np. regały, regały z E195, E220, AISI 430).

Zapewnienie jakości

Wszystkie rury E235, E195, E220, E275, E355 i inne są zgodne z normą EN 10305-3 lub odpowiednimi normami (np. ASTM A513, A500). Certyfikaty testowe zgodnie z normą DIN EN 10204 3.1 potwierdzają skład chemiczny, właściwości mechaniczne i dokładność wymiarową. Testy prądów wirowych, testy spłaszczania i kontrole powierzchni zapewniają najwyższą wydajność rur do transportu materiałów.

Uwolnij wydajność swojego przenośnika

·Zoptymalizowany dla rolek: Rozmiary takie jak Ø60,3 x 2,0 mm (2,374 x 0,079 cala), Ø48,3 x 2,0 mm i Ø114,3 x 3,0 mm, w gatunkach od E235 do AISI 430, zapewniają precyzję i trwałość.
·Zgodność z globalnymi standardami: EN 10305-3, ASTM A513 i opcje ze stali nierdzewnej spełniają potrzeby rynku światowego.
·Elastyczne zaopatrzenie: W magazynie standardowe rozmiary i konfigurowalne długości dla potrzeb przenośników.
· Wskazówki ekspertów: Nasz zespół pomoże Ci wybrać idealny gatunek i rozmiar w celu uzyskania maksymalnej wydajności.
