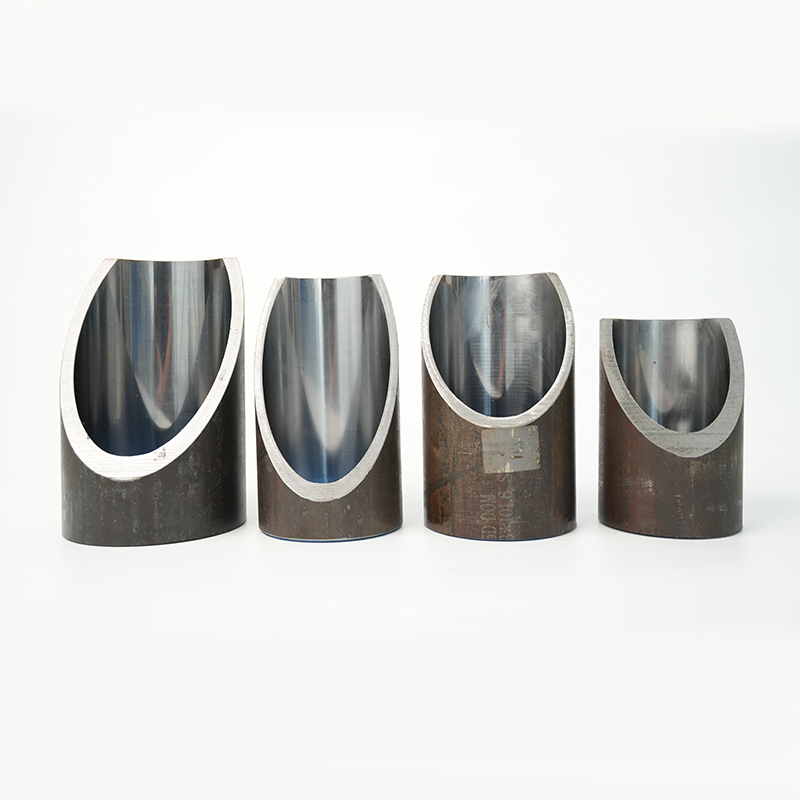

Nasze rury szlifowane, szlifowane i oksydowane rolkowo (SRB) – ASTM A519 to precyzyjnie ciągnione na zimno rury stalowe bez szwu (CDS), przetwarzane w celu uzyskania lustrzanego wykończenia średnicy wewnętrznej. Dzięki tolerancjom do H8 i chropowatości powierzchni tak niskiej jak Ra 0,4 μm, rury te idealnie nadają się do cylindrów cylindrów hydraulicznych wymagających niskiego tarcia, długiej żywotności uszczelnienia i wysokiej odporności na zużycie.
Zaprojektowane dla rynków Ameryki Północnej i międzynarodowych, które spełniają normy ASTM, rury te są szeroko stosowane w układach hydraulicznych w budownictwie, przemyśle, rolnictwie i motoryzacji.
Typowe gatunki stali
·ST52 – dobra wytrzymałość mechaniczna, obrabialność i spawalność
·20MnV6 – stal mikrostopowa zapewniająca wysoką odporność na zużycie i wytrzymałość
·27SiMn – stal stopowa o wysokiej wytrzymałości na cylindry hydrauliczne o dużej wytrzymałości
·Inne gatunki dostępne na zamówienie (ASTM A519 1020, 1026, DOM)
Typowe rozmiary (OD × WT × ID)
· Ø40 mm × 5 mm (ID Ø30 mm)
· Ø63,5 mm × 6 mm (ID Ø51,5 mm)
· Ø90 mm × 8 mm (ID Ø74 mm)
· Ø100 mm × 10 mm (ID Ø80 mm)
· Ø125 mm × 12,5 mm (ID Ø100 mm)
· Ø150 mm × 15 mm (ID Ø120 mm)
Rozmiary imperialne (calowe rurki DOM) są dostępne na żądanie.
Dane techniczne
·Standardowy: Rury ASTM A519 typ 5 / DOM
·Stan: Ciągnione na zimno bez szwu, szlifowane lub SRB
·Tolerancja ID: H8 (lub mocniejszy na zamówienie)
·Wykończenie powierzchni: Ra ≤ 0,4 μm (szlifowany), Ra ≤ 0,2 μm (SRB)
· Prostotliwość: ≤ 0,3 mm/m
·Krągłość: ≤ 0,03 mm
Proces produkcyjny
1. Produkcja rur bez szwu ASTM A519 – przekłuwanie i walcowanie na gorąco
2. Ciągnienie na zimno na trzpieniu (DOM) – poprawia dokładność wymiarową i właściwości mechaniczne
3. Obróbka cieplna/normalizacja – zapewnia stabilność konstrukcji wewnętrznej
4. Honowanie – precyzyjne wykończenie ścierne w celu uzyskania gładkiej ID
5. Nagniatanie i nagniatanie walcowe (SRB) – opcjonalne wykończenie lustrzane dla ultraniskiego Ra
6. Kontrola – sprawdzenie wymiarów, prostoliniowości, okrągłości i wykończenia powierzchni
Kluczowe funkcje i zalety
·Wyjątkowo gładka ID zapewniająca długotrwałe uszczelnienia i tłoki
·Wysoka dokładność wymiarowa (H8) zapewniająca niezawodny montaż cylindra
·Dostępne w wykończeniu szlifowanym i SRB
·Ekonomiczne rozwiązanie dla siłowników hydraulicznych średnio- i wysokociśnieniowych
·Kompatybilny ze standardami metrycznymi i imperialnymi
Aplikacje
· Siłowniki hydrauliczne w maszynach budowlanych, rolniczych i przemysłowych
· Beczki cylindrów pneumatycznych
· Ciężki sprzęt dźwigowy
· Maszyny prasowe i automatyka przemysłowa
