Rury szlifowane i SRB – ASTM A513 ST52 / SAE 1026, spawane (CDW), wykończenie lustrzane ID dla cylindrów hydraulicznych

Nasze rury ciągnione na zimno (CDW), szlifowane i SRB ASTM A513 są precyzyjne -

Zapytaj teraz

Rury te łączą w sobie opłacalność rur spawanych z wysoką precyzją wykończenia, zapewniając:

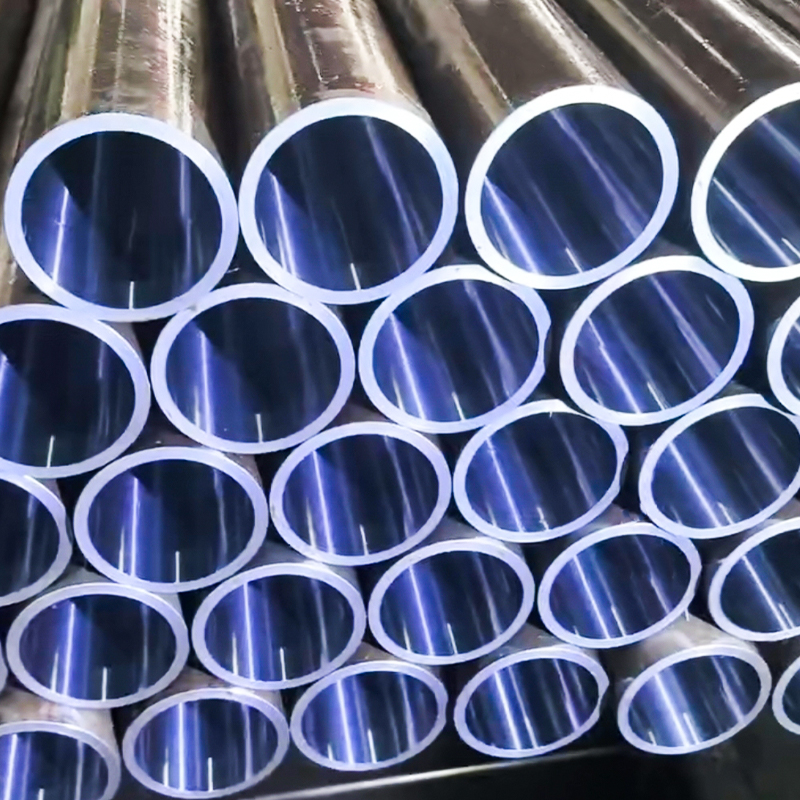

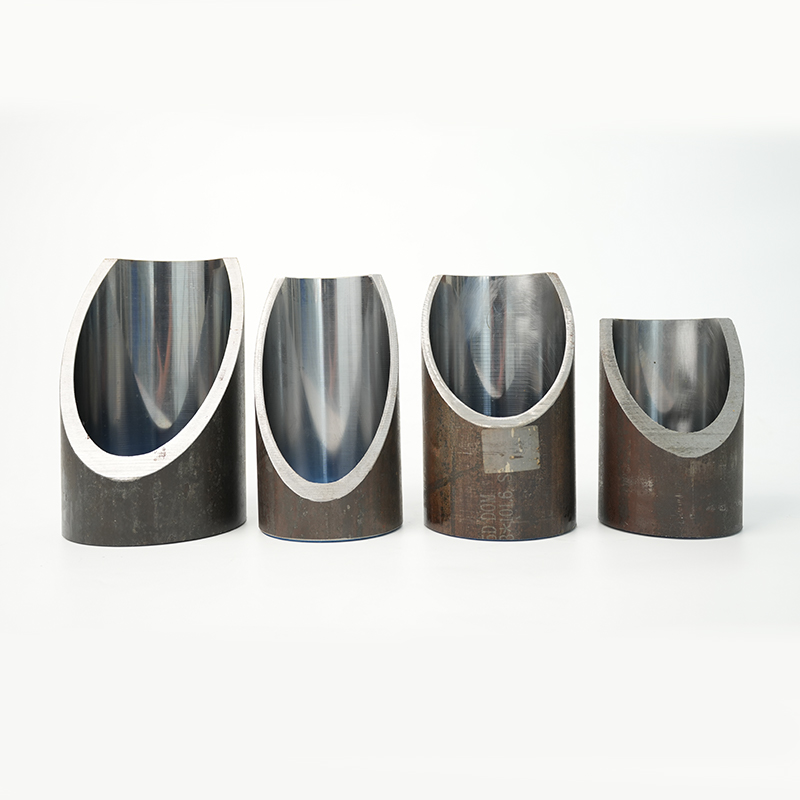

·Lustrzany otwór wewnętrzny (Ra ≤ 0,4 μm dla honowanego, Ra ≤ 0,2 μm dla SRB)
·Wąskie tolerancje wymiarowe (H8)
·Doskonała prostoliniowość zapewniająca niezawodny ruch tłoka

Idealny do średniociśnieniowych cylindrów hydraulicznych, maszyn przemysłowych, motoryzacyjnych i rolniczych, gdzie wymagana jest wysoka jakość wykończenia otworu, ale nie są konieczne rury bez szwu.

Typowe gatunki stali

·ST52 (odpowiednik ASTM A513 Typ 5 DOM)
·SAE 1026 (rury DOM ze stali węglowej)
·Opcjonalnie: 1020 lub 1025 w zależności od wymagań mechanicznych

Typowe rozmiary (OD × WT × ID)

·Ř40 mm × 5 mm
·Ř50 mm × 6 mm
·Ř63,5 mm × 6,35 mm
·Ř76 mm × 7 mm
·Ř90 mm × 8 mm
·Ř100 mm × 10 mm

Niestandardowe rozmiary metryczne i imperialne dostępne na żądanie.

Dane techniczne

·Standardowy: ASTM A513, rura DOM typu 5, spawana (CDW)
·Stan: Szlifowane na zimno / SRB
·Tolerancja ID: H8 (lub mocniejszy na zamówienie)
·Wykończenie powierzchni: Ra ≤ 0,4 μm (szlifowany) / Ra ≤ 0,2 μm (SRB)
· Prostotliwość: ≤ 0,3 mm/m
·Krągłość: ≤ 0,03 mm

Proces produkcyjny

1. Produkcja rur spawanych – ERW z wysokiej jakości taśmy stalowej
2. Ciągnienie na zimno na trzpieniu (DOM) – poprawia dokładność wymiarową i właściwości mechaniczne
3. Obróbka cieplna/normalizacja – zwiększa integralność spoin
4. Honowanie – precyzyjna obróbka ścierna dla Ra ≤ 0,4 µm
5. Nagniatanie i nagniatanie walcowe (SRB) – opcjonalne wykończenie lustrzane Ra ≤ 0,2 μm
6. Kontrola – sprawdzenie wymiarów, prostoliniowości, okrągłości i chropowatości powierzchni

Kluczowe funkcje i zalety

·Opłacalna alternatywa dla rur bez szwu do butli średniociśnieniowych
·Wysoka precyzja tolerancji H8 dla niezawodnego montażu
·Lustrzane wykończenie otworu zapewniające dłuższą żywotność uszczelnienia i tłoka
·Dostępne w wykończeniu szlifowanym lub SRB
·Dostarczane rozmiary metryczne i imperialne

Aplikacje

·Siłowniky hydrauliczne do maszyn budowlanych i rolniczych
·Beczki cylindrów pneumatycznych
· Sprzęt do transportu materiałów i podnoszenia
·Przemysłowe prasy hydrauliczne
·Układy hydrauliczne w samochodach i maszynach mobilnych
