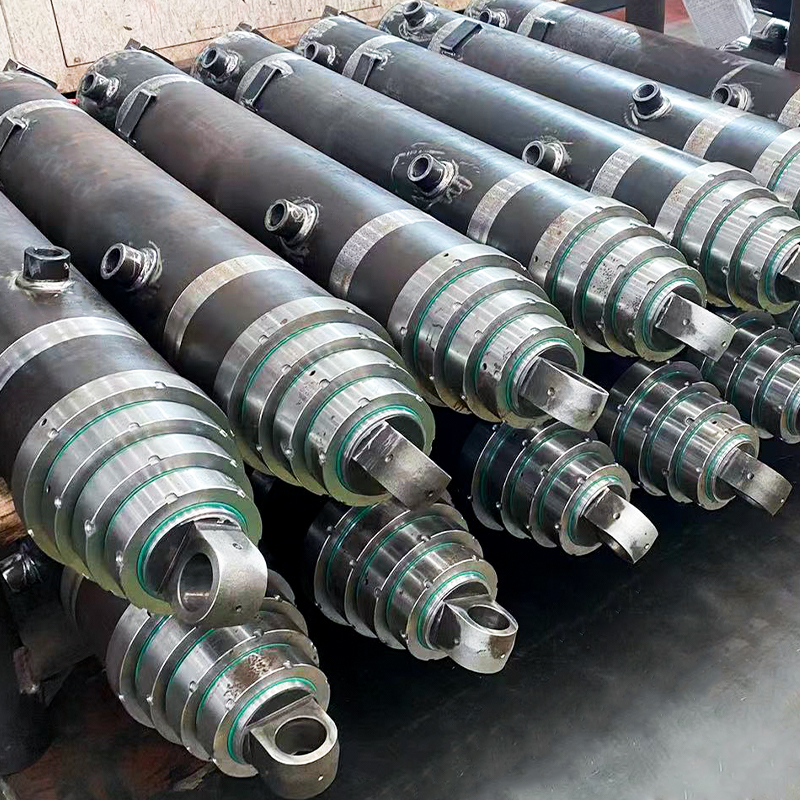

Teleskopowy siłownik hydrauliczny – wielostopniowy zestaw rur siłownika, rura stalowa ciągniona na zimno, E355

Nasze teleskopowe cylindry hydrauliczne to wielostopniowe cylindry o dużej wytrzymałości przeznaczone do wywrotek, przyczep i przemysłowych urządzeń dźwigowych.

Każdy zestaw rur jest precyzyjnie wykonany ze stali ciągnionej na zimno E355, co zapewnia:

·Płynne wysuwanie i cofanie na wielu etapach
·Wysoka wytrzymałość przy dużych obciążeniach
·Długa żywotność przy minimalnej konserwacji

Konstruowane na zamówienie zgodnie z Twoimi specyfikacjami, w tym długością stopnia, średnicą i grubością ścianki.

Typowe gatunki stali

·EN 10305-1 E355 – stal bez szwu ciągniona na zimno, o wysokiej wytrzymałości i odporności zmęczeniowej
·ASTM A519 / ST52 / 20MnV6 / 27SiMn – opcjonalnie do zastosowań specjalistycznych wymagających dodatkowej wytrzymałości

Materiały opcjonalne

W przypadku scen lekkich lub specjalnych tuby mogą być również produkowane z:

·EN 10305-2 Stal spawana ciągniona na zimno – odpowiednia dla niższych ciśnień lub mniejszych scen teleskopowych
·Rury spawane ASTM A513 – precyzyjnie spawane, mogą być szlifowane lub obrabiane maszynowo do niestandardowych zastosowań
·Specyfikacje niestandardowe są dostępne na żądanie.

Typowe rozmiary rur teleskopowych (OD × WT)

Uwaga: Grubość ścianki zwiększa się proporcjonalnie do średnicy zewnętrznej, aby zachować integralność strukturalną, prostotę i płynną pracę tłoka. Dostępne są rozmiary niestandardowe.

Dane techniczne

·Materiał: Stal bez szwu ciągniona na zimno E355 (główna); opcjonalnie EN 10305-2 lub ASTM A513
·Wykończenie powierzchni: Obrobiona maszynowo średnica zewnętrzna i identyfikator; opcjonalne honowanie zapewniające płynny ruch tłoka
·Tolerancja: H8 lub mocniej na ID
· Prostotliwość: ≤ 0,3 mm/m na stopień
·Krągłość: ≤ 0,03 mm na stopień
·Zastosowanie: Wielostopniowe siłowniki teleskopowe do wywrotek, przyczep i podnośników przemysłowych

Proces produkcyjny

1. Wybór rur stalowych – wysokowytrzymałe gatunki E355 lub opcjonalnie EN 10305-2 / ASTM A513
2. Rysunek na zimno – poprawia prostoliniowość, dokładność wymiarową i wykończenie powierzchni
3. Precyzyjna obróbka – niestandardowe wykończenia OD, ID i zakończenia dla każdego etapu
4. Opcjonalne honowanie – zapewnia płynną pracę tłoka i niskie tarcie
5. Kontrola – prostoliniowość, okrągłość, dokładność wymiarowa i wykończenie powierzchni
6. Gotowy do montażu – zestawy rurek dopasowane do konstrukcji cylindra wielostopniowego

Kluczowe funkcje i zalety

·Wielostopniowe zestawy rurowe do cylindrów teleskopowych
·Stal ciągniona na zimno o wysokiej wytrzymałości – wytrzymała przy dużych obciążeniach
·Opcjonalne materiały do scen lekkich lub specjalnych
· Konstruowane na zamówienie, aby pasowały do wywrotek, przyczep lub ciężkich maszyn
·Opcjonalne honowanie zapewniające płynny ruch tłoka
·Gotowe do montażu zestawy skracają czas montażu

Aplikacje

·Siłowniki teleskopowe do wywrotek i przyczep
·Przemysłowy sprzęt do podnoszenia i transportu materiałów
·Maszyny mobilne o dużej wytrzymałości
·Niestandardowe wielostopniowe cylindry hydrauliczne wymagające precyzyjnych zestawów rurek
